1、环链电动葫芦介绍

风电机组电动环链葫芦额定起重量为125g—2000kg，产品可安全可靠的起升/下降额定载荷范围内的重物。具备运行上限行程及下限行程极限停止单向运行功能。可进行快、慢速链条运行速度调节，并具备急停按钮功能。设有超载机械保护，有高低两档速度，可安装在风电机组的机舱或塔筒内，用于起吊地面物品。

使用环境：运行环境温度：-40℃~+50℃；生存环境温度：-50℃~+60℃；海拔：0~3000m；相对湿度：≤95%；振动：风电机组并网发电时，将有0.4Hz左右的水平方向前后和左右振动，最大振动加速度10m/s²。工作电网特性：额定电压400V，±10%波动；额定频率50Hz，短时±2.5Hz波动；电网电压/电流皆波符合GB/T14549-1993，电压不平衡度不超过10%。电动葫芦日常待机时，其工作电网可以不断电。

产品核心技术：机体采用高强度铝合金YL112，起重链条采用国内风电最好的8620材质，G100级强度，新型薄壁挤压成型工艺精密制造，提高了机体强度，减轻了重量、体积。全封闭高强度铝合金壳体；二级同轴传动此齿轮机构，每个齿轮两端均由轴承 支撑装载长寿命润滑脂的密封变速箱内；高起动转矩圆柱转子电机，防护等级IP56；高起动转矩圆柱转子电机，防护等级IP56；采用高强度合金链，（原材料选用符合EN818-2标准20CrNiMo，其中Ni的含量在0.7-0.9）耐磨损，耐腐蚀，最小破断力大800N/MM2安全系数8倍以上；机体采用高强度铝合金，新型薄壁挤压成型工艺精密制造，提高了机体强度，减轻了重量、体积。全封闭高强度铝合金壳体，更适合恶劣环境。

2、环链电动葫芦更换方案

1）用风机现有的钢丝绳式吊车将环链电动葫芦吊至顶层平台，吊物时不允许下面站人，吊物过吊物口时注意帮扶。

2）拆下齿轮箱下与吊耳固定的销子，用1T吊葫芦缓慢将旧吊车放置顶层平台。

3）安装环链电动葫芦的承重板，然后用M17的扳手将环链电动葫芦与承重板连接。

4）将吊车电源插至NCC300柜侧面的五星插头电源，进行试车，查看是否能正常上下，同时检查限位开关是否能正常工作，限位开关触发时吊车是否停止。

5）试车完毕，环链电动葫芦正常使用后，将旧吊车吊至塔下，完成安装；

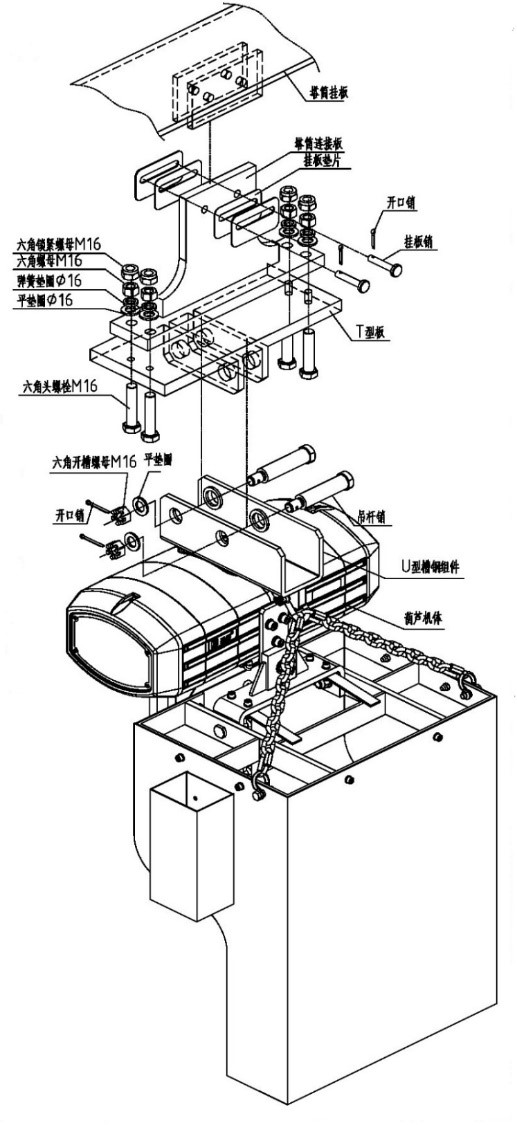

小吊车样式及安装说明参考：
