发电机轴电流共模抑制改造

通过对掌握的历史数据进行分析,发电机轴承故障占整体故障的65%以上,特别是450mm轴心高电机,轴承故障尤为突出。轴承故障现场表现为电机振动、噪音大,拆解后体现为滚道有搓衣板纹、有时有内表面剥落,滚动体表面形成了很多微小的凹坑,滚动体表面发黑。搓衣板纹主要为高频谐波产生的轴电压击穿轴承内表面绝缘镀层,瞬间对地放电导致,该类问题是双馈异步电机共同存在的典型问题之一。


全国免费咨询热线:010-53609612

内容详情

我公司采取综合性治理发电机轴电流方案分两个方面:

第一,在结构设计上采取多点接地及时疏导轴电流:

多点接地基本原理是在检查确认电机滑环室内接地连接可靠的前提下,增加输入端接地措施,从而提升接地可靠性。

第二,从轴电流源头消除,采用共模电流抑制方式,降低轴电流产生:

使用具有高抗饱和能力、高磁导率(阻抗)超微晶滤波器,中间穿过机侧变频器输出端的电缆线,抑制高频共模电压,并把高频谐波转换成热量通过空气进行散热。在这种结构中,核心部件工作相当于一个共模电感。

         安装共模滤波器前后,机组共模电压和共模电流抑制情况如下图组所示:

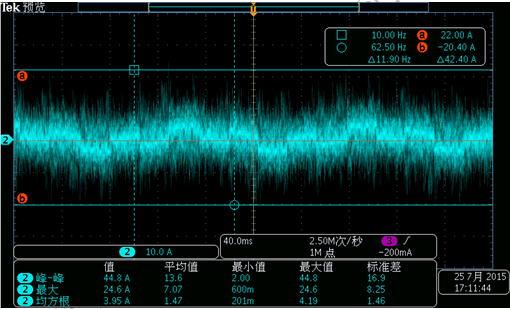

未添加滤波器测量机组共模电流图像

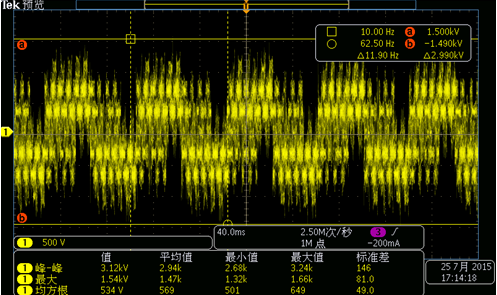

未添加滤波器测量机组共模电压图像

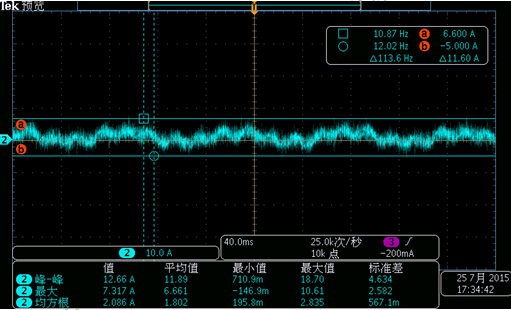

添加滤波器测量机组共模电流图像

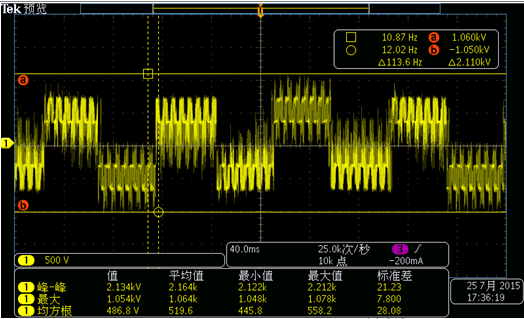

添加滤波器测量机组共模电压图像
